一、安裝準備
1.確定路由:根據外圍設備平面布置圖,結合綜合吊架設置路由以及電纜走向來確定電纜橋架的路由。在室內,盡可能沿建筑物的墻、柱、梁及樓板架設。如利用綜合吊架時,則應在管道一側或上方平行架設,并考慮引下線和分支線盡量避免交叉。
2.安裝前,檢查橋架有無與其他設備、管線交叉或重疊無法施工的地方,提前與各專業、監理或建設單位及設計單位協商好,并作好記錄,以保證施工順利進行。

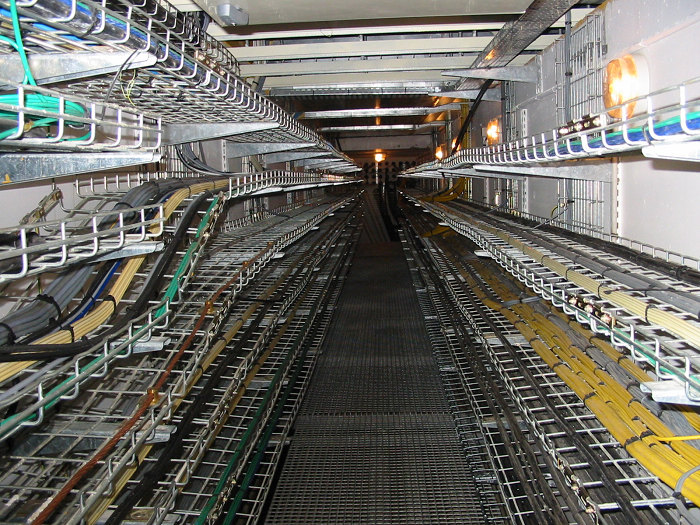

二、橋架安裝
1.確定安裝位置:根據施工圖紙的安裝位置及施工現場情況,確定支架的固定位置及標高,做好標記。
2.吊架安裝:在頂棚或墻面上標出吊架的安裝孔位置,鉆孔,敲入膨脹管沖緊。將支、吊架對準孔位,加上平墊、彈墊再帶上螺桿,靠上水平尺把支吊架扶水平或垂直后把螺桿固定牢固。安裝時在橋架兩端各安裝一個吊架,用線墜、水平尺找好垂直度和水平度,并核對好標高在兩端支架底端和一側用線繩拉直繃緊,再逐個安裝中間地段的吊架。
3.橋架安裝:將橋架與吊架采用螺栓固定。兩節橋架之間用連接板連接,用墊圈、彈墊、螺母緊固,螺母安裝在線槽外側。線槽連接片應安裝在線槽內,線槽接縫處間隙應嚴密平整。線槽進行分歧、轉彎、標高落差等處應采用專用彎頭。
4.跨接線連接:用4mm2編織銅線將相鄰兩節線槽進行連接。
5.橋架接地:橋架整體與接地干線應有不少于兩處的連接,連接線采用6mm2多股接地線。
三、安裝標準
1.電纜橋架鍍鋅層厚度滿足設計要求,表面均勻無毛刺、劃痕等缺陷。根據現場需要進行切割的線槽,切割后的線槽用角磨機將邊緣打磨光滑。
2.吊架采用直徑不小于Φ10mm的鍍鋅通絲圓鋼及30mm鍍鋅角鋼制作。
3.電纜橋架由室外進入建筑物內時,橋架向外的坡度不得小于1/100。
4.電纜橋架與用電設備交越時,其間的凈距不小于0.5m。
5.電纜橋架安裝高度符合設計要求,橋架頂部距頂棚或其它障礙物不應小于0.3米,橋架內橫斷面的填充率不應超過50%。
6.在橋架直線上,離直線段與非直線段(彎通和變徑直徑)連接處300~600mm處應增設吊架。當(彎通)彎曲半徑大于300mm時,在非直線段中部應增設一個吊架。離終端200~300mm處,過伸縮縫之前和之后約200mm處,直線段超過30m處的補償裝置前后200mm處應增設吊架。
7.橋架安裝橫平豎直、整齊美觀、距離一致、連接牢固,同一水平面內水平度偏差不超過5mm/m,直線度偏差不超過5mm/m。
8.電纜橋架在穿過防火墻及防火樓板時,應采取防火隔離措施。
