敷設方式選擇

1.電纜敷設方式的選擇，應視工程條件、環境特點和電纜類型、數量等因素，以及滿足運行可靠、便于維護和技術經濟合理的原則來選擇。

2.電纜直埋敷設方式的選擇，應符合下列規定：

2.1同一通路少于6根的35kV及以下電力電纜，在廠區通往遠距離輔助設施或城郊等不易有經常性開挖的地段，宜采用直埋；在城鎮人行道下較易翻修情況或道路邊緣，也可采用直埋。

2.2廠區內地下管網較多的地段，可能有熔化金屬、高溫液體溢出的場所，待開發有較頻繁開挖的地方，不宜用直埋。

2.3在化學腐蝕或雜散電流腐蝕的土壤范圍內，不得采用直埋。

3 電纜穿管敷設方式的選擇，應符合下列規定：

3.1在有爆炸危險場所明敷的電纜，露出地坪上需加以保護的電纜，以及地下電纜與公路、鐵道交叉時，應采用穿管。

3.2地下電纜通過房屋、廣場的區段，以及電纜敷設在規劃中將作為道路的地段，宜采用穿管。

3.3在地下管網較密的工廠區、城市道路狹窄且交通繁忙或道路挖掘困難的通道等電纜數量較多時，可采用穿管。

4.下列場所宜采用淺槽敷設方式：

4.1地下水位較高的地方。

4.2通道中電力電纜數量較少，且在不經常有載重車通過的戶外配電裝置等場所。

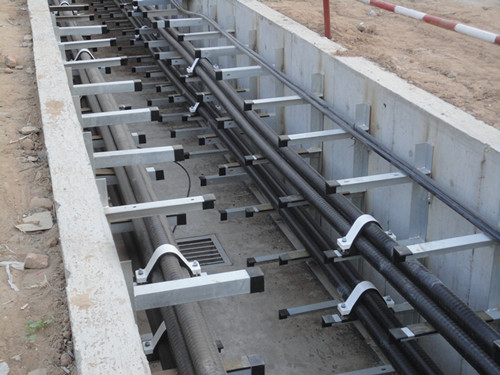

5.電纜溝敷設方式的選擇，應符合下列規定：

5.1在化學腐蝕液體或高溫熔化金屬溢流的場所，或在載重車輛頻繁經過的地段，不得采用電纜溝。

5.2經常有工業水溢流、可燃粉塵彌漫的廠房內，不宜采用電纜溝。

5.3在廠區、建筑物內地下電纜數量較多但不需要采用隧道，城鎮人行道開挖不便且電纜需分期敷設，同時不屬于上述情況時，宜采用電纜溝。

5.4有防爆、防火要求的明敷電纜，應采用埋砂敷設的電纜溝。

6.電纜隧道敷設方式的選擇，應符合下列規定：

6.1同一通道的地下電纜數量多，電纜溝不足以容納時應采用隧道。

6.2同一通道的地下電纜數量較多，且位于有腐蝕性液體或經常有地面水流溢的場所，或含有35kV以上高壓電纜以及穿越公路、鐵道等地段，宜采用隧道。

6.3受城鎮地下通道條件限制或交通流量較大的道路下，與較多電纜沿同一路徑有非高溫的水、氣和通訊電纜管線共同配置時，可在公用性隧道中敷設電纜。

7.垂直走向的電纜，宜沿墻、柱敷設；當數量較多，或含有35kV以上高壓電纜時，應采用豎井。

8.電纜數量較多的控制室、繼電保護室等處，宜在其下部設置電纜夾層。電纜數量較少時，也可采用有活動蓋板的電纜層。

9.在地下水位較高的地方、化學腐蝕液體溢流的場所，廠房內應采用支持式架空敷設。建筑物或廠區不宜地下敷設時，可采用架空敷設。

10. 明敷且不宜采用支持式架空敷設的地方，可采用懸掛式架空敷設。

11.通過河流、水庫的電纜，無條件利用橋梁、堤壩敷設時，可采取水下敷設。

12.廠房內架空橋架敷設方式不宜設置檢修通道，城市電纜線路架空橋架敷設方式可設置檢修通道。
